2021款X射线安全检查设备
- 双源多视角X光射线安全检查设备系列,主要用于公安、检察院、法院、监狱、机场、大使馆、赌场、博物馆、旅游景点、体育文化场所、会议中心、博览中心、工厂企业等公共安全场的安全检查及异物检测。主要用来检测小件货物、包裹、邮件、小型箱包、手提箱、拎包、背包等物中所隐藏的违禁物品如手枪、子弹、雷管、炸药、管制刀具、鞭炮、导火索等。
产品介绍
双源多视角X光射线安全检查设备系列,主要用于公安、检察院、法院、监狱、机场、大使馆、赌场、博物馆、旅游景点、体育文化场所、会议中心、博览中心、工厂企业等公共安全场的安全检查及异物检测。主要用来检测小件货物、包裹、邮件、小型箱包、手提箱、拎包、背包等物中所隐藏的违禁物品如手枪、子弹、雷管、炸药、管制刀具、鞭炮、导火索等。大大提高了危险品的查堵工作效率,消除了危险品带来的不安全隐患,为防止犯罪、保证国家公共设施和人民生命财产的安全起到了至关重要的作用。
安检物品X光成像图 |
技术参数
名 称 | 描 述 | |||
功能特点 | ||||
304拉丝机架 | 设备进出口龙门框、传送通道、接物架均采用优质304拉丝不锈钢制作,设计简约大方,经久耐用、耐脏不掉色不反光 | |||
双层环保铅帘 | 双层交叉铅帘防辐射防泄漏,铅帘套膜采用新型压铸技术,防止客人手接触铅,杜绝铅污染 | |||
防夹手夹包功能 | 通道两端设计防夹手功能安全防护板,防止夹手、夹包 | |||
防水防尘专用金属键盘 | 设备配有专用键盘,整体美观大方耐用、功能清晰易懂、防水防尘、不掉色易清洁 | |||
独立操作工作台 | 设备配有独立的双操作工作台 | |||
分屏显示 | 可在一台显示器上同时以上下分屏显示方式,显示彩色和黑白图像 | |||
节能温控 | 机器内嵌入有温度感应控制系统,智能开启散热系统,有效控制设备功耗,减小机器噪音。 | |||
超薄物检测 | 当被测物品过于薄时,按下相应的超薄物检测功能键后可对其进行探测 | |||
故障自诊断 | 采用模块化设计,并提供X射线源、探测器阵列、专用键盘等关键部件测试诊断功能,使设备故障诊断及维修更加准确和快捷。 | |||
一键开关机 | 开机时旋转钥匙,点击启动按钮一键开机;关机时只需旋转一下钥匙,设备自动安全关机,更简洁方便。 | |||
危险品图像插入TIP功能 | 在设备正常扫描生成的行李图像中随机插入危险品或行李图像、用于考核操作着工作认真程度。 | |||
节能感应 | 采用传送通道两侧隐藏式自动感应装置,耐用防损坏,在感应到行李包裹时,智能开启传送通道,无行李包裹时,传送通道自动停止,有效控制机器整体功耗及噪音水平 | |||
大幅图像呈现 | 采用单排简约界面设计,图像呈现更大幅,显示包裹通过数量及时间日期 | |||
高清物质图像 | 图像清晰,色彩鲜艳正确,层次分明,有机物显示为橙色,无机物显示为蓝色,混合物显示为绿色 | |||
远程软件升级 | 具有远程联网软件升级优化功能,系统软件终身免费升级优化。 | |||
二次开发功能 | 专业图像处理软件,支持二次开发,可对接多种使用平台 | |||
双源多视角的优势 | ||||
X射线源 | 由2个X射线源,分别经顶照视角和侧照视角对物品进行透视,同时显示顶照及侧照视角的成像。 | |||
识别更准确 | 当违禁品以特殊角度摆放通过,单视角图像上呈现点状或线状,安检员难以正确识别造成漏检。而双视角设备借助另一视角图像可以准确识别,危险品无以遁形 | |||
排除遮挡物 | 两个角度综合评判,有效排除遮挡物对爆炸物和违禁品自动探测计算的干扰,极大提高探测的准确性; 对于一些具有明确目标物的检查,如照相机,手机,爆炸装置等,双视角可以准确判断物体外观 | |||
判图准确 | 判图准确,无需复检,极大提高通过流量 | |||
避免物品重叠 | 采用双视角设计,垂直、水平两个视角的图像同时显示,能够揭示更多包裹内部信息,从而有效减少由于物品重叠带来的干扰,提高判图员的识图准确性,降低误判和收件比率 | |||
立体成像 | 同时通过显示屏显示顶照视角及侧照视角的平面及立体成像。 | |||
技术参数 | ||||
产品尺寸 | 3242(长)×1700(宽)×1740(高)mm(不含接物架) 接物架:1322mm长 操作台:1200(长)x760(宽)x1200(高) | |||
通道尺寸 | 1000(宽)×800(高)mm | |||
传送带速度 | 0.2-0.4m/s(可调) | |||
传送带额定负荷 | 280kg | |||
分辨力 | 顶照视角:直径0.0787mm金属线 侧照视角:直径0.0787mm金属线 | |||
穿透分辨力 | 顶照视角:直径0.160mm 金属线 侧照视角:直径0.160mm 金属线 | |||
空间分辨力 | 顶照视角:水平直径1.0mm;垂直直径1.0mm 侧照视角:水平直径1.0mm;垂直直径1.0mm | |||
穿透力 | 顶照视角:40mm钢板 侧照视角:40mm钢板 | |||
泄漏剂量 | 0.09µGy/h | |||
X射线发生器 | ||||
射线束方向 | 顶照式、侧照式两个方向 | |||
管电流 | 1.2mA | |||
冷却/工作周期 | 密封式油冷/100% | |||
射线角度 | 80度 | |||
管电压 | 160KV(可调) | |||
射线源配置 | 不锈钢机械壳体外观、优质级X光射线管,密封油冷 | |||
自动维护诊断 | X射线发生器具有监控功能,能在工作状态出现异常时报警,并可监控射线源的管电压、管电流 | |||
图像处理系统 | ||||
X射线传感器 | L形光电二极管阵列探测器(多能量),1.57MM阵列显示器 | |||
彩色图像显示 | 24位真彩色显示,分为有机物、无机物、混合物分辨 | |||
局部增强 | 具有对较暗图像的区域进行增亮处理 | |||
超级图像增强 | 具有对调整图像的比对度增强 | |||
边缘增强 | 物体轮廓边缘更加清晰 | |||
图像增强 | 图像细节更加清晰 | |||
放大镜 | 局部放大功能 | |||
增亮/减暗 | 增加图像的亮度/降低图像的亮度 | |||
图像回放 | 显示前200幅图像,并对回拉图像可进行任何图像处理及回放查看 | |||
图像存储 | 实时保存任意幅图像,并可进行任意图像处理,连续工作保存,图片直接存入硬盘,储存数量大于100万张,并可直接调用查看 | |||
系统功能 | 基于计算机平台,提供以网络应用为载体的远程协作检查模式,以及图像传输和集中存储功能; | |||
扫描方向 | 支持双向扫描功能,可以对任意方向传送的物品进行扫描并成像; | |||
多能量功能 | ||||
多能量彩色 | 有机物显示为橙色,无机物显示为蓝色,混合物显示为绿色 | |||
高能/低能 | 两种能量切换显示,高能显示不易穿透物体,低能显示易穿透物体 | |||
使用环境 | ||||
工作温度/湿度 | -10℃ ~ 45℃ / 20% ~ 95%(不冷凝)低于-10℃需特制 | |||
储存温度/湿度 | -20℃ ~ +60℃ / 20% ~ 95%(不冷凝) | |||
工作电压 | 220VAC(±10%) 50±3Hz | |||
功率损耗 | 1.0KW | |||
噪声级 | 55dB | |||
主机配置 | 工业级计算机主板、intel i3处理器,4G运行内存、千兆网口数据传输、监控级1T硬盘存储,整体性能稳定可靠 | |||
探测板配置 | 多通道高速数据采集系统,使用自主研发的多通道高速信号采集芯片 | |||
传送带配置 | ||||
传送皮带 | 采用优质PVC,表面防滑耐磨布纹。厚度3MM,更耐拉伸、不易变形;表面防静电处理,杜绝污染 | |||
静音电机 | 采用优质永磁电机、60V直流驱动、安全输送、超强静音 |
更多功能定制
指纹管理 | 可通过指纹识别模式对设备开机和关机,无需使用钥匙 |
定制操作台 | 可选配加装单屏或双屏显示操作工作台,及定制分屏器分屏显示 |
动态抓拍人包合一 | 系统自动整合高清超广角摄像头动态抓拍技术,自动匹配关联所属人物面部及包裹外观抓拍图像、X光图像,做到两者信息整合存储,提高复查检索率,*做到人包合一,数据本机存储,可导出 |
远程图像同步 | 多台或单台设备组网后,终端同步图像显示,存储,查看及数据导出 |
智能分析功能 | 人脸识别、包裹抓拍摄像、违禁品识别、数据回放、数据检索、数据统计、数据导出。 |
云端管理功能 | 人脸/包裹/X光图片匹配、数据搜索、数据回放、数据统计、管理/调整识别模型、远程升级、远程管理安检终端、大数据的安检趋势分析、移动终端危险品通知。 |
AI人工智能识别 | 自动识别异常报警:依托智能服务器,展开实时分析,识别包裹内违禁物品,触发声光报警器及语音报警 违禁品识别功能:刀具、枪支及其零部件、液体、爆炸物等多种违禁管制物品识别 违禁品检出率:液体98%,刀枪95%,易燃易爆物90% 违禁品识别速度:50ms |
违禁品管理登记 | 违禁品管理:登记查看违禁品信息,展示违禁品基本信息、图片信息、违禁人员身份证信息 数据联网统计导出:违禁品基本信息可通过后台联网实时查看,及数据导出 多台设备联网管理:所属本单位下所有设备可进行统一管理,由系统管理-单位管理中维护-各安检口的安检设备,包含安检门、安检机、金属探测、人证、门禁、闸机等设备 |
人员离岗报警 | 当安检操作人员离开时间超过一定时间,可发出报警提示信息。 |
智慧安检 | 产品可整合人脸识别、动态抓拍、深度学习、数据结构化等技术,人脸、包裹、图片实时绑定关联,检索复查快捷高效。 |

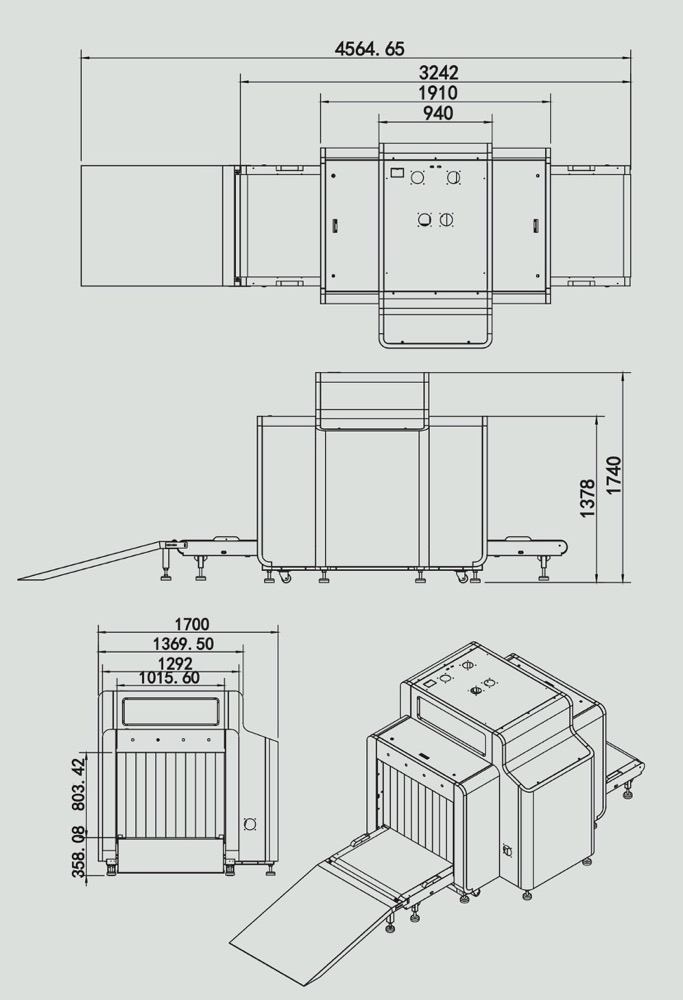

外观尺寸
